在甘肃省金昌市某智能电网、百兆瓦光伏发电与铁铬液流储能电站发电项目中，新风光直流双向变流器（DC/DC）已稳定运行近一年。在实际应用过程中，该设备展现出高度的稳定性与可靠性，完美适配了铁铬液流电池宽泛的直流电压范围，为整个储能电站的高效运作提供了坚实保障。
铁铬液流电池属于氧化还原液流电池，其充放电原理基于溶解在盐酸溶液中的铁、铬离子价态差异。充电时，铁离子失去电子发生氧化反应，铬离子获得电子进行还原反应；放电过程则恰好相反。
作为水系液流电池技术的典型代表，铁铬液流电池具备诸多突出优势。其本征安全性高，从本质上降低了安全风险；拥有超长的使用寿命，可有效减少更换设备的成本与频率；电池均一性良好，保障了充放电性能的稳定；容量大，能够满足大规模储能需求；功率与容量相互独立，应用更为灵活；响应速度快，能迅速应对电力变化；选址限制少，灵活度高；资源丰富，原材料获取便捷；同时，对环境友好，符合可持续发展理念。鉴于这些优势，铁铬液流电池成为当前大规模存储清洁电能的优选技术之一，在发电侧、输配侧、用户侧以及电力辅助服务等多个领域均展现出广阔的应用前景。
项目配置
该项目对4串铁铬液流电池堆配置储能变流器系统，直流侧电压范围280V-520V，交流侧400VAC，功率125kW，额定容量0.25MWh，其一次系统图如下图所示，具有一次调频、自动发电控制、调峰、无功调节、备用、黑启动等功能。
项目特点
变换器拓扑优势股民配资平台
采用 DCDC+PCS 变换器拓扑结构，这种创新设计有效提升了系统性能与稳定性。
更高安全性保障
采用隔离型 PCS，能更好地保障系统运行安全，降低潜在风险。
便捷充电激活功能
具备一键 0V 充电激活功能，操作简便，极大提高了使用的便捷性。
灵活并机扩展功率
支持灵活并机，可根据实际需求轻松实现功率扩展，满足不同规模的储能需求。
有效解决环流问题
成功解决了电池堆间的环流问题，确保电池堆高效稳定运行，延长了电池使用寿命。
安装使用便利性
设备占地空间小，安装便捷，还可作为液流电池生产测试设备使用，具备较高的实用性与通用性。

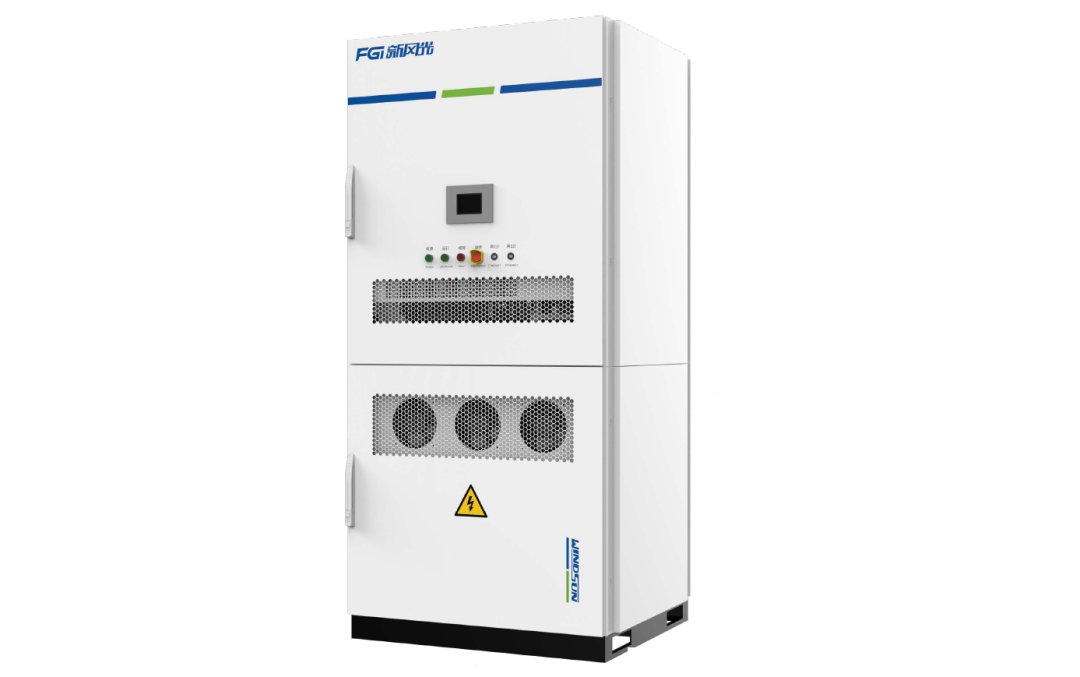

新风光双向直流变换器（DC/DC）

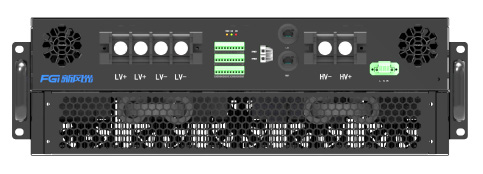

双向直流变换器（DC/DC）是储能系统中的核心功率变换单元，FGDCDC-100K/0.4专为液流电池储能场景设计，具备卓越的性能和灵活的应用方式。该设备支持液流电池从0V起始充电，采用模块化设计，可实现功率的灵活扩展，满足不同规模储能系统的需求。

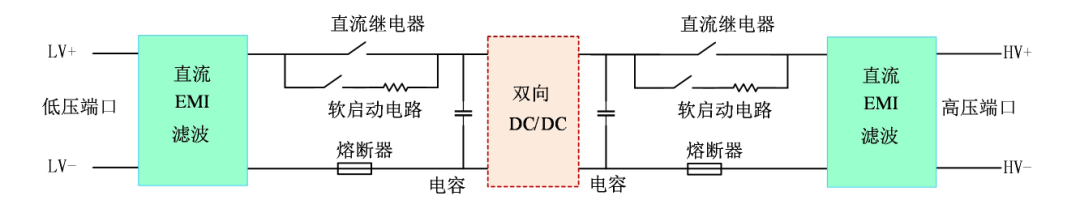

FGDCDC-100K/0.4采用先进的6相交错并联拓扑结构，并结合碳化硅（SiC）功率器件，显著提升了系统效率和性能，电路拓扑图如下图所示。

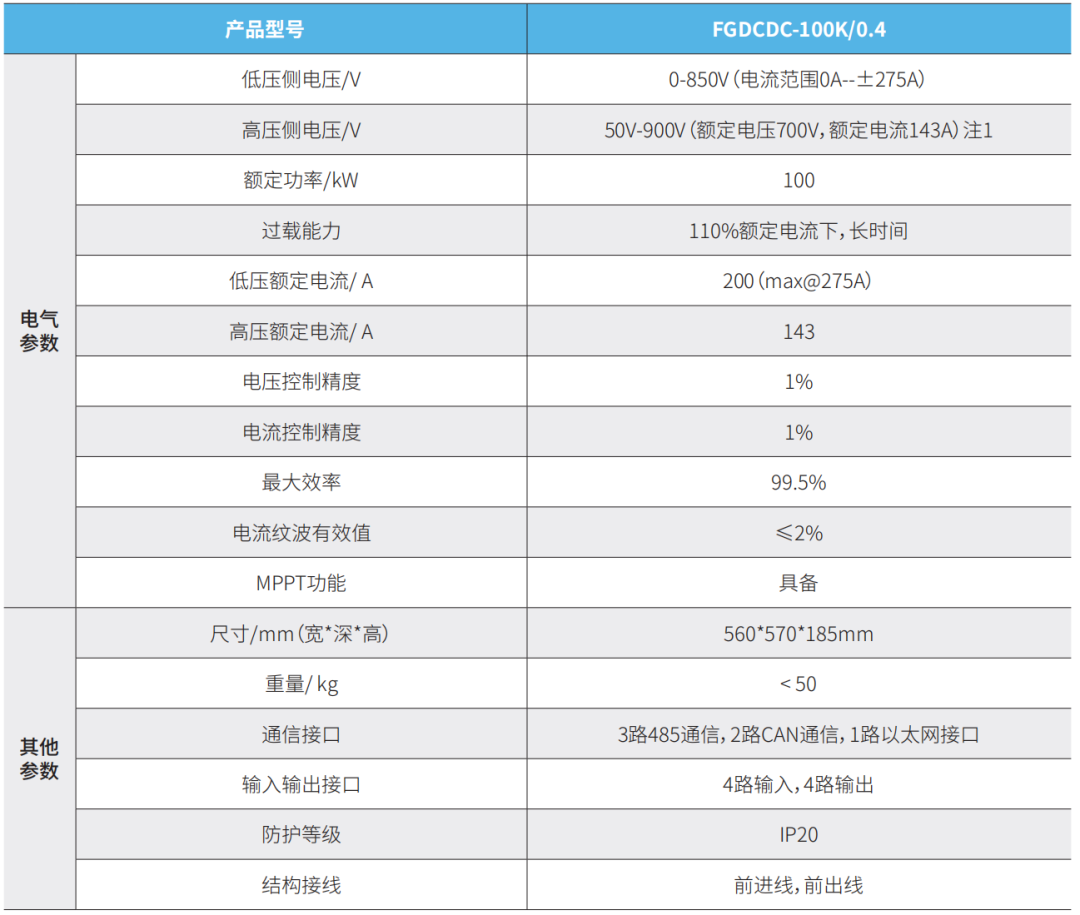

其最高效率可达99.5%，在降低能量损耗的同时，进一步优化了功率密度，使设备体积更小、重量更轻，便于安装和维护，其详细技术指标如下：

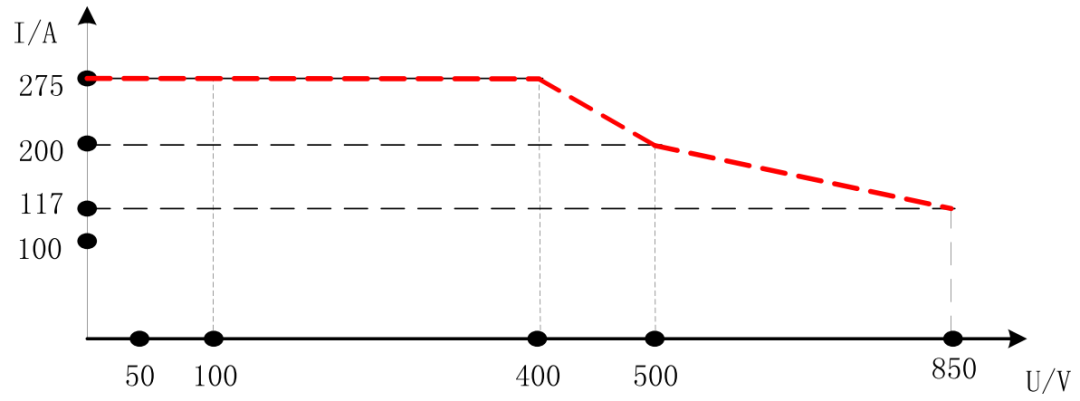

100kW双向直流变换器低压侧功率曲线
